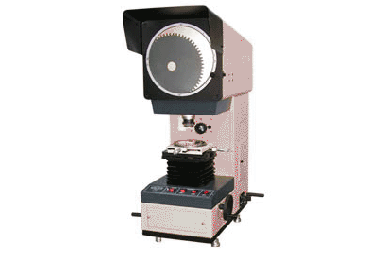

JT12Bφ300轮廓投影仪
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
产品介绍
一、 用途
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
二、 仪器的规格参数：
1、 投影屏：
投影屏尺寸（ mm ）φ 300
投影屏旋转范围 0 °～ 360°
2、物镜：
放大倍率
10 ×
20 ×（选购）
50 ×（选购）
100 ×（选购）
物方线视场
φ 30mm
φ 15mm
φ 6mm
φ 3mm
物方工作距离
75.2mm
69.6mm
27.0mm
26.2mm
放大倍率误差： 0.08%
3、 工作台
X 坐标行程 0 ～ 50mm 分划值 0.01mm
Y 坐标行程 0 ～ 50mm 分划值 0.01mm
Z 坐标行程 0 ～ 60mm （调焦行程）
圆工作台旋转范围： 0 °～ 360 °
圆工作台旋转分划值： 1 °
游标分划值： 2 ′
X 、 Y 坐标示值准确度（ 4+40L ）μ m
其中 L 为测量长度，单位： m
旋转角度准确度： 6 ′
3、 照明光源：
4、 透射照明 12v 100w 卤钨灯
反射照明 24v 150w 卤钨灯
5、 外形尺寸：长×宽×高
480 × 780 × 1150mm
6、 仪器重量： 110kg
